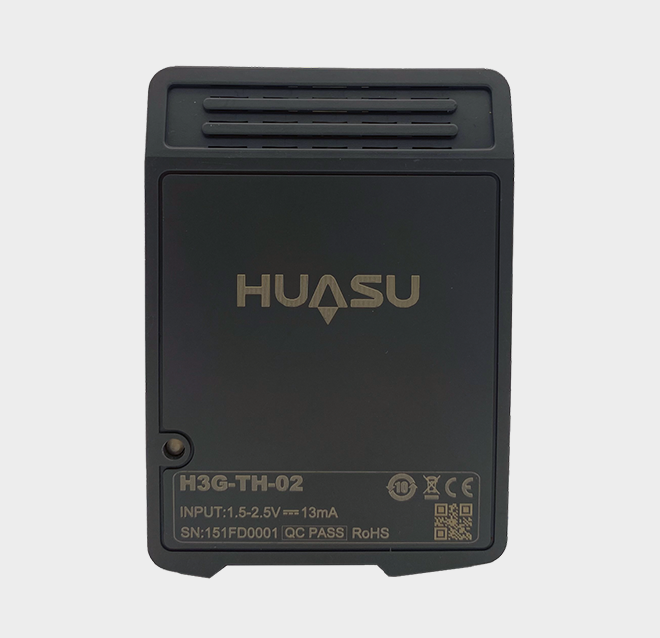

H3G-TH蓄电池在线监测系统
产品特点:
热失控智能分析预警
高精度SOC/SOH估算
先进的电源降耗技术
对电池的热失控趋势进行智能分析,并及时发出预警,防止电池进入热失控状态,有效保护电池组
有效追踪浮充电流曲线,结合电池内部温度和环境温度进行智能运算,可以提前预测出热失控问题
在线参数识别,充电自修正,不产生跳变,全工况,SOC误差≤5%,提升电池利率用和运行安全性
参考卡尔曼滤波、多维度、模糊网络神经、开路电压法等多种算法优势。提供了高精准的SOC估算,将传统BMS的SOC精度从±20%提升至±5%
采用先进的功耗管理方法与改进的电源电路,模块工作时吸收极其微小的电流,其大小甚至比一般电池的自放电电流还小,对电池的影响几乎可以忽略不计
技术参数
工作环境:
  • 工作温度:-20~+60°C(0~2000m海拔)
  • 相对湿度:5~95%
  • 大气压强:80~110kPa
管理能力:
  • 每套系统可管理6组电池最大可管理600节电池
监测范围:
  • 1.2V、2V、6V、12V电池,容量小于3000AH
电源要求:
  • H3G-TH模块:直接从被监测电池取电
  • 1.2V、2V模块:工作电流7mA (≤13mA),功耗<30mW
  • 6V模块:工作电流3mA (≤7mA),功耗<50mW
  • 12V模块:工作电流3mA (≤7mA),功耗<80mW
  • TC/TR模块:10.8~13.8VDC,工作电流≤210mA,功耗<2W
  • CM-HN模块:额定电压100~240VAC,最大电压90~264VAC,工作电流≤0.4A,功耗<15W
  • CM-HN48模块:36~72VDC,工作电流≤0.5A,功耗<15W。
保护:
  • 两级保护,过压、过流、反接保护与光电隔离
可靠性:
  • 自动重启触发器:内置WDTMTBF:100000小时
绝缘耐压:
  • 2000VAC防护等级:IP30
过电压类别:
  • 过电压类别II
安装方式:
  • H3G-TH模块:电池表面安装
  • TR/TC模块:电池表面或电池架安装
  • CM模块:机柜或电池架/柜安装
认证:
  • EMC:EN 55032:2015+A11:2020
  • EN55035:2017+A11:2020EN 61000-3-3:2013+A1:2019
  • EN IEC 61000-3-2:2019
  • Safety:EN61010-1:2010
  • CE、REACH、泰尔认证
产品拓扑图
