产品展示

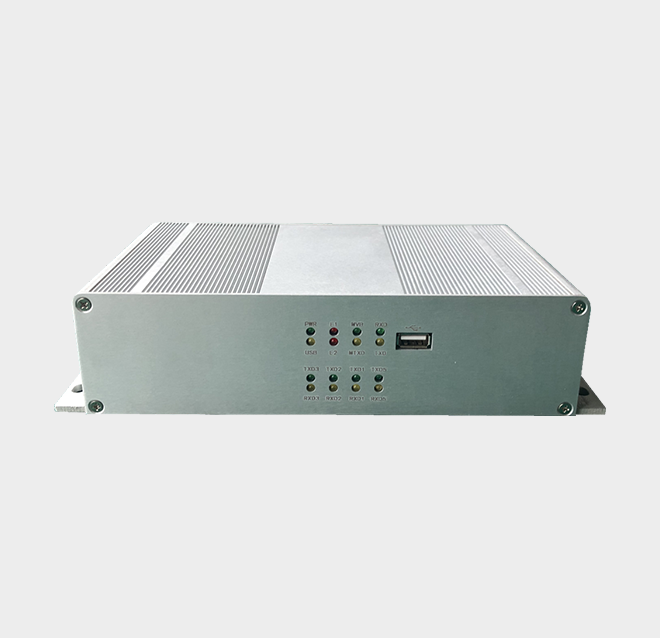

H3G-CR(分布式)城铁车载电池安全管理系统
产品特点:
电池开路监测
低功耗设计&自动休眠
高精度SOC/SOH监测
采用电池放电在线录波技术,结合浮充电压、离线电压、内阻变化趋势、放电曲线等关键指标,智能分析电池开路状态,筛查隐形开路电池,保障蓄电池组有效备电
因为采用了先进的功耗管理方法与改进的电源电路,模块工作时吸收极其微小的电流,其大小甚至比一般电池的自放电电流还小,对电池的影响几乎可以忽略不计
同时具备自动休眠功能,通信唤醒
在线参数识别,充电自修正,不产生跳变,全工况,SOC误差≤5%,提升电池利率用和运行安全性
参考卡尔曼滤波、多维度、模糊网络神经、开路电压法等多种算法优势。提供了高精准的SOC估算,将传统BMS的SOC精度从±20%提升至±5%
技术参数
工作环境:
  • 工作温度:-20~+70°C
  • 相对湿度:5~95%
  • 大气压强:80~110kPa
管理能力:
  • 55节2V铅酸电池组,向下兼容88节1.2V镍镉电池组,向下兼容
监测范围:
  • 1.2V、2V电池,容量小于3000AH
模块重量:
  • 1.5KG
电源要求:
  • 主控单元:77~137.5VDC,15W;电池组取电
保护:
  • 两级保护,过压、过流、反接保护,光电隔离
绝缘耐压:
  • 绝缘耐压:2000VAC
接口&协议:
  • RS485、LAN、干接点、MVB支持MODBUS/ TCP及SNMP协议,支持城铁自有协议
抗干扰&耐高压:
  • 冲击高等级工业级硬件设计,适用于各种复杂电磁环境
可靠性:
  • 自动重启触发器:内置WDTMTBF:100000小时
安装方式:
  • 螺钉紧固式固EN50121电磁兼容
  • EC61373冲击振动
  • EN45545防火阻燃
  • IP21防护等级定
执行标准:
  • EN50121电磁兼容
  • EC61373冲击振动
  • EN45545防火阻燃
  • IP21防护等级
范围:
  • 总电压:50~150V
  • 单体电压:1.2V、2V电池
  • 单体内阻:50~65535μΩ
  • 温度: 20~+99.9°C
  • 充放电电流:±1000A
  • 浮充电流:±2000mA
  • SOC/SOH:——
精度:
  • 总电压:±0.5%
  • 单体电压:±0.1%
  • 单体内阻:±2%
  • 温度:±1°C
  • 充放电电流:±1%
  • 浮充电流:±1%
  • SOC/SOH:±5%
分辨率:
  • 总电压:0.1V
  • 单体电压:0.001V
  • 单体内阻:1μΩ
  • 温度:0.1°C
  • 充放电电流:0.1A
  • 浮充电流:1mA
  • SOC/SOH:1%
产品拓扑图
