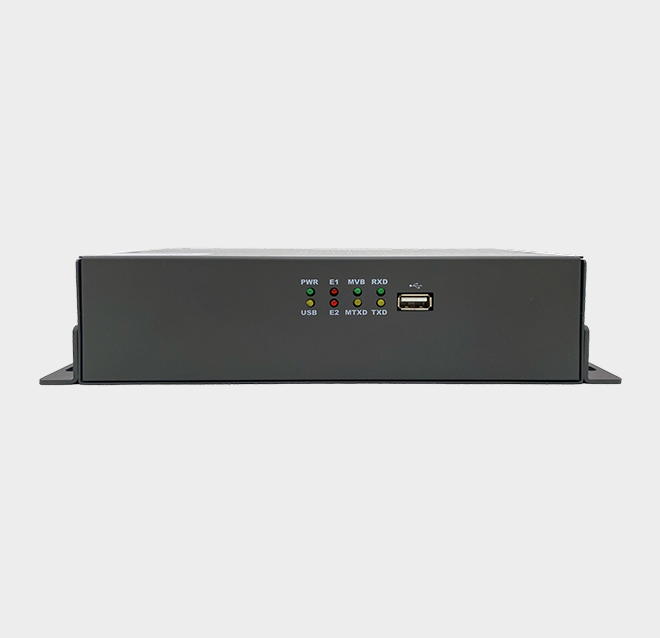

CR（集中式）城铁车载电池安全管理系统

产品特点：

特点一

特点二

特点三

10路电池温度监测

2路环境温度监测

3路电流监测

单体电压监测

总电压监测

环境温度监测

超限自动告警、告警分级、告警自定义

支持USB升级&导出数据

MVB、LAN通信接口

技术参数

工作环境：

工作温度：-20～+70°C
相对湿度：5～95％
大气压强：80～110kPa

管理能力：

55节2V铅酸电池组，向下兼容88节1.2V镍镉电池组，向下兼容

监测范围：

1.2V、2V电池，容量小于3000AH

模块重量：

1.5KG

电源要求：

主控单元：77～137.5VDC，15W；电池组取电

保护：

两级保护，过压、过流、反接保护，光电隔离

绝缘耐压：

绝缘耐压：2000VAC

接口＆协议：

RS485、LAN、干接点、MVB支持MODBUS/ TCP及SNMP协议，支持城铁自有协议

抗干扰&耐高压：

冲击高等级工业级硬件设计，适用于各种复杂电磁环境

可靠性：

自动重启触发器：内置WDTMTBF：100000小时

安装方式：

螺钉紧固式固定

执行标准：

EN50121电磁兼容
EC61373冲击振动
EN45545防火阻燃
IP21防护等级

范围：

总电压：50～150V
单体电压：1.2V、2V电池
单体内阻：50～65535μΩ
温度： 20～+99.9°C
充放电电流：±1000A
浮充电流：±2000mA
SOC/SOH：——

精度：

总电压：±0.5%
单体电压：±0.1%
单体内阻：±2%
温度： ±1°C
充放电电流：±1%
浮充电流：±1%
SOC/SOH：±5%

分辨率：

总电压：0.1V 单体电压：0.001V 单体内阻：1μΩ 温度：0.1°C 充放电电流：0.1A 浮充电流：1mA SOC/SOH：1%

产品拓扑图
